El volcán de Cumbre Vieja a través de la cámara DRAGO

Resultado de la prueba de campo realizada con la réplica de DRAGO el día 22 de septiembre de 2021 a las 08:00 hora local. Crédito: Sara González y Carlos Colodro (IACTEC-Espacio).
Fecha de publicación
Autores

La erupción de La Palma ha proporcionado un escenario insólito de pruebas para el instrumento DRAGO, la cámara infrarroja del Instituto de Astrofísica de Canarias (IAC) que desde enero observa las islas canarias desde el espacio.

Uno de los fines para los que DRAGO fue diseñado es la monitorización de catástrofes naturales. Principalmente, aquellas que pudiesen ocurrir en Canarias, como incendios, vertidos de petróleo o erupciones volcánicas. El papel de DRAGO consiste en aportar imágenes infrarrojas desde el espacio, para ayudar en la gestión y el control de dichas catástrofes.

En el caso de la erupción que se inició el 19 de septiembre en la isla de La Palma, y con el fin de realizar una prueba lo más completa posible, no solo se obtuvieron imágenes desde el satélite. También se tomaron imágenes in situ con el modelo de ingeniería de la cámara DRAGO, que consiste en una réplica terrestre del que se encuentra actualmente orbitando.

La Palma taken with the DRAGO camera from orbit

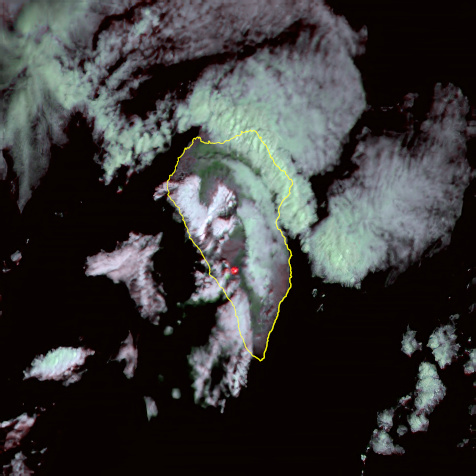

Imagen infrarroja de La Palma obtenida por DRAGO desde el espacio el día 20 de septiembre de 2021 a las 11:30 hora local. La escala de colores elegida para representar la radiación infrarroja (no visible) resalta la presencia del volcán en color rojo. La imagen se tomó a 516 km de altura con una perspectiva de 25º respecto a la vertical.

La principal característica de DRAGO es que se trata de una cámara infrarroja de onda corta o SWIR (Short-Wave Infrared), que observa en dos bandas a la vez: 1100 y 1600 nanómetros. Estas bandas no son visibles al ojo humano ni a las cámaras convencionales y, entre otras propiedades, tienen la peculiaridad de que pueden atravesar el humo con mayor facilidad que la radiación visible.

Imagen visible volcán La Palma
Imagen visible + swir DRAGO volcán La Palma
Resultado de la prueba de campo realizada con la réplica de DRAGO el día 22 de septiembre de 2021 a las 08:00 hora local. La imagen superior fue capturada con una cámara de fotos convencional. En la imagen inferior se ha superpuesto la imagen SWIR obtenida por DRAGO en el mismo instante de tiempo, de manera que se aprecia claramente su capacidad de atravesar nubes de partículas como las que emite un volcán. Crédito: Sara González y Carlos Colodro (IACTEC-Espacio)

Gracias a esta prueba de campo se puede observar de una forma empírica el poder de penetración de la radiación infrarroja de onda corta a través del humo, tanto de la propia erupción como de los incendios colindantes. Como afirma Carlos Colodro, ingeniero electrónico de IACTEC-Espacio, "Las partículas de humo que emite el volcán dispersan mucho la luz visible, hasta el punto que a veces bloquean completamente la visión. En cambio, el tipo de luz invisible al que es sensible DRAGO atraviesa el humo sufriendo mucha menos dispersión, lo cual permite distinguir detalles del volcán o de la lava que de otra manera quedarían ocultos".

Ignacio Sidrach, ingeniero de software de IACTEC-Espacio, añade: "Pese al éxito científico de las pruebas obtenidas en la Palma, han de tenerse en cuenta algunas limitaciones. Estas imágenes están tomadas desde un lugar seguro, muy alejado y con una óptica de gran campo, por lo que no proporcionan toda la información necesaria que precisan los servicios de emergencia, con los que hemos colaborado en otras ocasiones y con los que estaremos encantados de colaborar en lo que podamos cuando nos lo requieran".

José Alonso, gestor de IACTEC-Espacio, concluye afirmando que "El poder disponer en un futuro cercano de nuevas versiones de DRAGO en el espacio con mejor resolución y prestaciones, algo en lo que se está trabajando desde IACTEC-Espacio, permitirá obtener información mucho más detallada y útil de este tipo de catástrofes con el fin último de minimizar su impacto en la sociedad”.
